金卡智能流量計產品線總監 俞承瑋

來源：《環球表計》微信公眾號2019年1月26日

隨著國家節能環保的深入推進，工商戶天然氣用氣量急劇提升。面對如此龐大的用氣群體，解決工商戶的管理難題迫在眉睫。

● 供銷差高居不減

● 偷盜氣屢禁不絕

● 現場維護量大面廣

● 購/銷氣便利不夠

● 應用場景多，量程要求高

● 數據安全沒有保障

電子計量，未來已來。超聲波流量計以其非接觸測量、無可動部件、無壓力損失、超低始動流量、超高計量精度和智能化應用等優勢，成為燃?xì)馄髽I(yè)追捧的對象。

金卡智能經過多年的潛心研究，于2017年推出TUA超聲波流量計，目前已在全國部署了近千臺。

TUA超聲波流量計原理

超聲波流量計通過檢測流體流動對超聲波產生的影響來對液體流量進行測量，其利用的是“時差法”。首先，使用探頭A發射信號，信號穿過流體后被另一側的探頭B接收到;在探頭A發射信號的同時探頭B也發出同樣的信號，經過流體后被探頭A接收到;由于流速的存在使得兩時間不等，存在時間差，因此根據時間差便可求得流速，進而得到流量值。

由上式2可知，超聲波在工作的過程中與天然氣的溫度、壓力和組分無關，也與聲速無關，僅與流體介質的流動速度有關，計量精度高，穩定性重復性強。

TUA超聲波流量計作為多聲道超聲波流量計，相對于單聲道超聲波流量計而言，能夠與所有測量層面的流速都發生關聯，單聲道的計算模型僅僅與中間流速發生關聯。理論上講測量層面越多，測得的流速將越接近實際流速。因此非正常流場與層流對單聲道的影響將更加明顯，多聲道測量更精確。

    單聲道超聲波流量計                  多聲道超聲波流量計

敲黑板

正常流量：氣流經過足夠長的直管段后，將呈現右上圖流速分部，中間快，周邊慢，按同心圓由內向外逐漸遞減。（左圖）

非正常流量將呈現右下圖流速分部，中心最大正常流場：當氣流經過的彎管或阻流器件后，當直管段長度不夠長時，流速產生偏移，并產生一定的渦流。（右圖）

同一流量計內，雖然流體介質的速度可能不同，但聲速卻是相同的。TUA通過比較各個聲道的聲速，來對每次測量進行自診斷，確保每次測量精準。而單聲道超聲波流量計卻根本沒有這一能力。如果有聲道發生錯誤，多聲道超聲波流量計(在 1 或 2個測量平面)仍能繼續計量，且能及時被診斷出并得到修復，但單聲道超聲波流量計不易被察覺。

TUA超聲波流量計的主要特點

低始動，寬量程比

工商戶的應用場景廣，以餐飲行業為例，客流量集中的區間，幾個灶同時開大火，用氣量大，其他區間用氣量少，甚至存在晚上小火煲湯的情況，這就意味著對表具的計量范圍要求高。TUA超聲波流量計從0.05米/秒—30米/秒的流速均可測量，量程比為1:700，可測范圍很廣，滿足燃?xì)夤艿腊踩O(shè)計要求≤30米/秒，非常高的靈敏度，能測量很小的流量，保證計量不間斷，能適應峰谷用氣差異較大的場合。

帶有旋轉整流器，前后直管段要求低

TUA型氣體超聲波流量計帶有旋轉整流器，該技術自主研發，具有專利認證。通過旋轉整流器，先將原來的不確定流場打亂，再形成自己需要的流場。這個整流器的使用，可以使前直管段由原來的20D以上縮短到5D以內，降低安裝長度，空間要求降低，且影響的精度控制在1%以內。

耐污性強，維護量低

工商戶安裝環境復雜，維護次數多增加了管理成本。超聲波流量計無可動部件，獨有的穿透特性及自清洗功能，粉塵、水汽不影響其測量精度，長期使用精度不變，維護量低。

使用壽命長

TUA超聲波流量計無任何裸露的管線，不僅可靠性更高，更為運輸、標定提供了安全保證。無任何轉動部件，無任何機械故障，不存在卡死，走慢等情況。壽命只與電子部件有關，與機械部件無關。雙備份鋰電池供電，可連續使用6年以上。

可形成基于物聯網技術的智慧管理

TUA超聲波流量計內置基于NB-IoT技術的遠傳模塊，可實現數據遠傳，提供現場診斷資訊，幫助燃?xì)馄髽I(yè)進行預判；可實現工商戶在線繳費；可實現異常報警，保障安全；可實現實時監控，特別是能夠有效抑制偷盜氣行為；可實現大數據管理，降低供銷差。

TUA超聲波流量計的應用案例

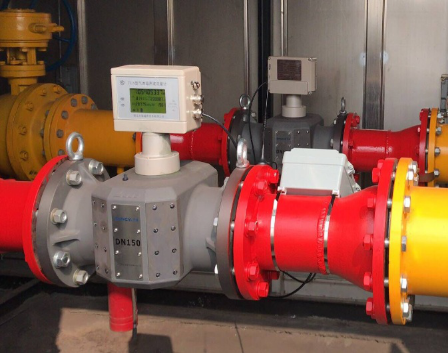

(1)工業用戶

用氣設備：鍋爐

用氣特點：間歇式用氣、用氣量不穩定，瞬間通氣停氣等

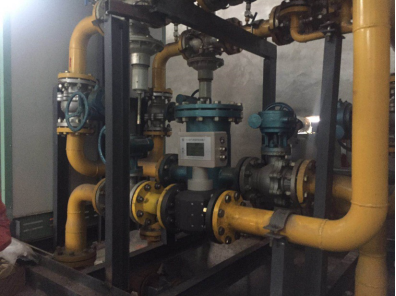

（2）工業用戶

     用氣設備：窯爐

     用氣特點：正常使用時不能停氣、用氣量不穩定，范圍大

（3）商業用戶（餐飲行業）

用氣設備：灶具

用氣特點：用氣量不穩定，最大流量與最小流量可達1:60
